ما هي آلة علاج UIT للموجات فوق الصوتية؟

ما هي آلة علاج UIT للموجات فوق الصوتية؟

يتمثل المبدأ الأساسي في معدات التخلص من الإجهاد بالموجات فوق الصوتية في استخدام الموجات فوق الصوتية عالية الطاقة لدفع أداة التأثير للتأثير على سطح الكائنات المعدنية على تردد يزيد عن 20،000 مرة في الثانية. نظرًا للتردد العالي والكفاءة العالية والطاقة العالية من الموجات فوق الصوتية تحت التركيز ، ينتج سطح المعدن تشوهًا كبيرًا في البلاستيك ضاغط ؛ في الوقت نفسه ، فإن موجة معدات التخلص من إجهاد اللحام بالموجات فوق الصوتية تؤدي إلى تغيير مجال الإجهاد الأصلي ، وتنتج قيمة معينة من الإجهاد الضغط ؛ ويقوي الجزء المتأثر.

المبدأ الأساسي لمعدات التخلص من الإجهاد بالموجات فوق الصوتية لتحسين أداء التعب للمفاصل الملحومة

عند لحام الأجزاء الهيكلية المعدنية ، يتم استخدام اللحام الذوبان بشكل عام. أثناء عملية ملء المعادن ، يتم ترك الارتفاع الزائد والحفر وعيوب اللحام المختلفة في المفصل ، مما يسبب تركيزًا خطيرًا على الإجهاد ؛ في الوقت نفسه ، يتم أيضًا إنشاء بعض الإجهاد المتبقي لحام. في معظم الحالات ، لا يؤدي الإجهاد الشد المتبقي إلى قوة التعب للهياكل الملحومة. في الوقت نفسه ، أظهر عدد كبير من الدراسات أن هناك عيوبًا عمومًا مثل الخبث عند حوالي 0.5 مم من السطح عند إصبع اللحام. العيب حاد ، وهو ما يعادل البدء المبكر لشقوق التعب. في ظل التأثير المشترك لتركيز الإجهاد ، يتم تقليل عيوب الخبث في إصبع القدم واللحام الإجهاد الشد المتبقي ، وقوة التعب وعمر التعب للمفصل الملحوم بشكل خطير.

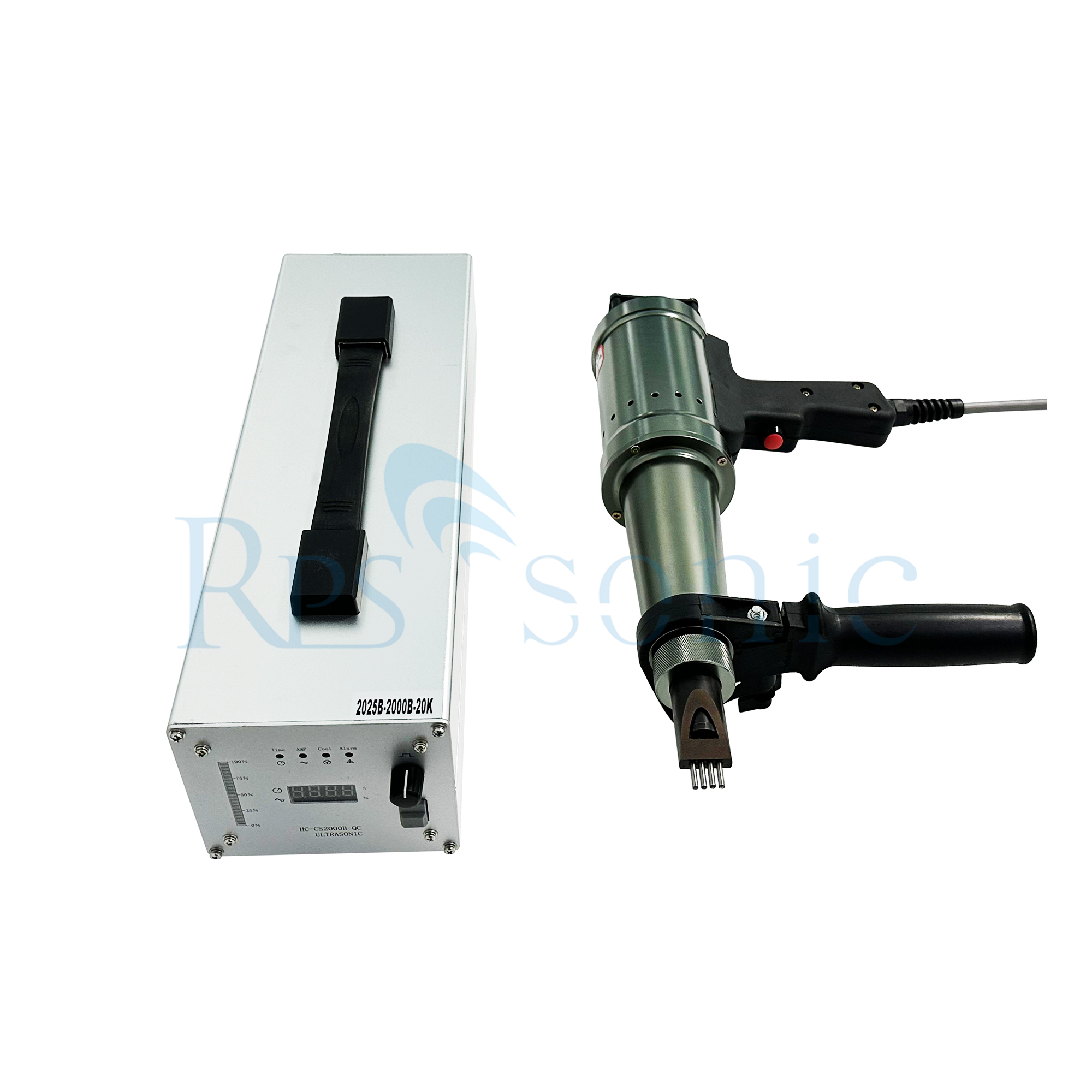

إدخال وظيفي لمعدات التأثير بالموجات فوق الصوتية:

1. العرض الديناميكي الرقمي للتردد الحالي ، مما يعكس بشكل حدسي عملية الشيخوخة.

2. وظيفة الإعداد المسبق للوقت ، أسهل لإتقان سرعة التأثير ، وتحسين مواصفات التشغيل.

3. اضبط زر الصوت لتحقيق علاج الشيخوخة وتقليل شدة عمل المشغل.

يمكن أن يصل معدل التخلص من الإجهاد لحام لحام العمل إلى الإجهاد المضغوط المثالي ، وهو المعدات المثالية للقضاء على الإجهاد المتبقي لحام في الداخل والخارج.

القرن مصنوع من الصلب عالي الجودة ، بنية مضغوطة وليس من السهل تلف. يمتد التثبيت الداخلي لوسادة حماية القرن إلى حد كبير عمر خدمة القرن.

يمكن أن يزيد من قوة التعب للمفصل الملحوم بنسبة 50 ٪ -120 ٪ ، ويطيل عمر التعب بمقدار 5-100 مرات.

لا يقتصر على الشكل والهيكل والمواد والوزن وسمك اللوحة وموقع قطعة العمل.

يمكن أن يكون ارتفاع اللحام الزائد في إصبع اللحام وحافة اللقمة والظواهر الأخرى مثالية للانتقال الهندسي لتقليل معامل تركيز الإجهاد.

يمكن أن يزيل الشقوق المحيطة في إصبع اللحام ، والتعويض عن عيوب الخبث ، وتمنع البدء المبكر للشقوق.

يمكن استخدامه للقضاء على الإجهاد المتبقي لحام واستبدال طرق الشيخوخة مثل المعالجة الحرارية.

يزيل التصميم المهني لـ The Impact Gun مشكلة التشغيل الثقيل وعدم القدرة على العمل في موقع معدات ومعدات الشيخوخة التقليدية في نفس الصناعة ، ويقلل من عبء العمل في الموظفين في الموقع.

له تأثير أفضل على التخلص من الإجهاد على العلاج في الموقع من اللحامات من الأجزاء الهيكلية الكبيرة ، واللحامات عالية الفائق واللحام اللحام.

يمكن أن يتتبع نطاق تتبع الترددات على مستوى العرض بشكل فعال تغييرات التردد الناتجة عن العوامل الخارجية

يتبنى محول الطاقة السيراميك الكهروضوئية مع إخراج قوي وعمر الخدمة الطويل.

اقتصادي ، عملي ، صديق للبيئة ، لتوفير الطاقة ، آمن وخالي من التلوث.

1. مبدأ العمل

آلية تأثير التردد العالي

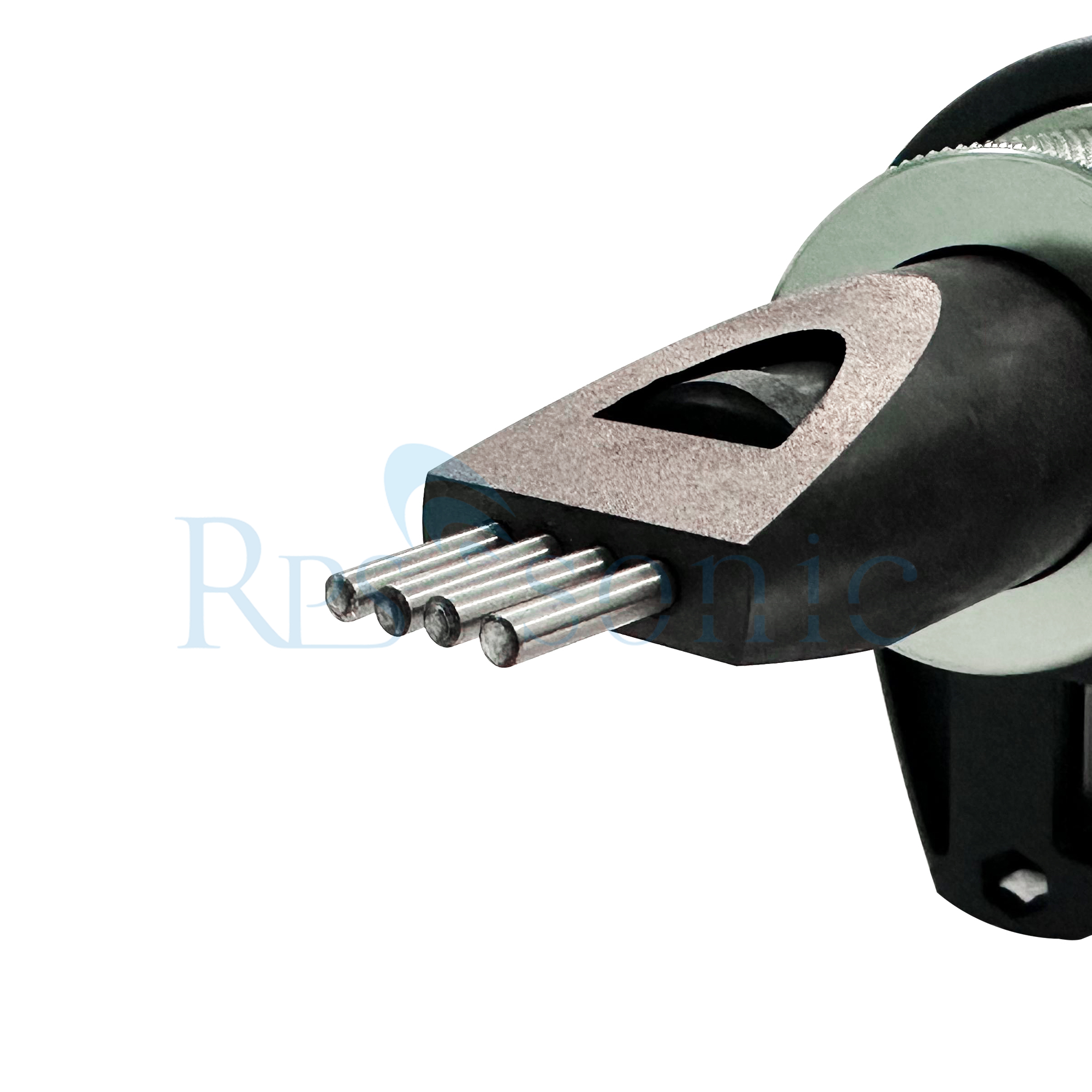

يقوم المولد بالموجات فوق الصوتية بتحويل الطاقة الكهربائية إلى اهتزاز عالي التردد ، والذي ينتقل إلى إبرة التأثير (أو رأس التأثير) من خلال المحول ، ويؤثر على سطح المعادن على تواتر آلاف المرات في الثانية ، مما ينتج عنه تشوه بلاستيكي محلي ، وبالتالي:

القضاء على إجهاد الشد وإدخال إجهاد الضغط (تحسين مقاومة التعب)

تحسين الحبوب السطحية (تحسين صلابة المواد)

تحسين خشونة السطح.

إعادة توزيع الإجهاد

تسبب تأثير الطاقة في التدفق المجهري للمعادن السطحية ، مما يعوض الإجهاد المتبقي الأصلي (مثل إجهاد الشد بعد اللحام) ، وتشكيل طبقة إجهاد ضاغط مفيدة.

2. المزايا الأساسية

العملية غير الحرارية: تتجنب التشوه الحراري وهي مناسبة للمواد الحساسة لدرجة الحرارة (مثل سبائك الألومنيوم والصلب عالي القوة).

قابلية النقل: التصميم المتكامل باليد أو الروبوت ، وهو مناسب للحامات المعقدة أو الهياكل الكبيرة (مثل الجسور والسفن).

حماية البيئة: لا تلوث ، لا حاجة للسوارد أو الوسائط الكيميائية.

الكفاءة العالية: عادة ما يستغرق وقت معالجة نقطة واحدة فقط بضع ثوانٍ إلى بضع دقائق.

3. سيناريوهات التطبيق النموذجية

علاج ما بعد الدقة

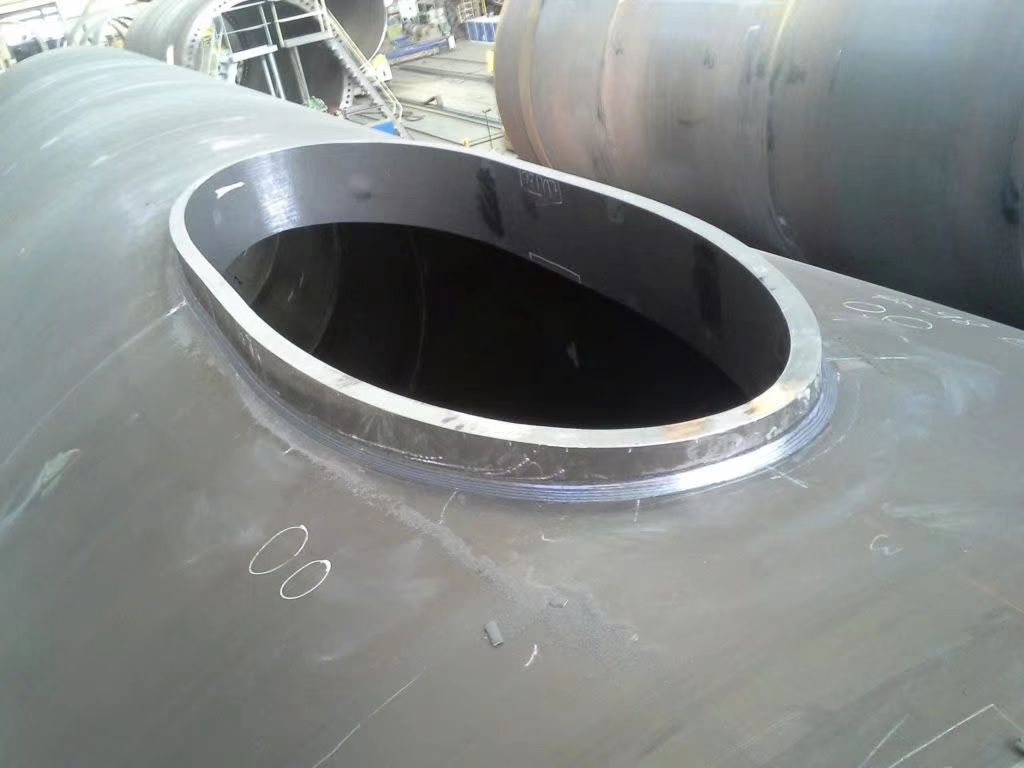

القضاء على الإجهاد المتبقي في اللحامات والمناطق المتأثرة بالحرارة وتقليل مخاطر الكراك.

تحسين عمر التعب من المفاصل الملحومة (الممتدة 2-5 مرات).

التصنيع المضافة (الطباعة ثلاثية الأبعاد)

تقليل الإجهاد الداخلي الناتج عن تكديس طبقة تلو الأخرى وتقليل تشوه الجزئي.

الطيران/الطاقة

تحسين الإجهاد لشفرات التوربينات وأنظمة الأنابيب وأوعية الضغط.

إصلاح وتعزيز

تقوية محليا الأجزاء التي طورت بالفعل microcracks.

4. المعلمات الرئيسية لاختيار المعدات

وصف المعلمة

نطاق التردد عادة 15-40 كيلو هرتز ، مما يؤثر على كثافة الطاقة

السعة تحدد عمق التأثير (عمومًا 20-50μm)

النطاق القابل للتعديل قوة التأثير (مثل 50-500N)

المواد المعمول بها الصلب ، سبيكة التيتانيوم ، سبيكة الألومنيوم ، إلخ.

دليل طريقة التشغيل ، الآلي (تكامل الروبوت)

5. مقارنة مع تقنيات تخفيف الإجهاد الأخرى

التكنولوجيا بالموجات فوق الصوتية تؤثر على المعالجة الحرارية لتصوير الاهتزاز الشيخوخة

عمق تخفيف الإجهاد 0.5-2 مم القسم الكامل 0.1-0.5 مم بشكل عام ولكن التأثير الضعيف

تأثير الحرارة لا شيء محتمل لا شيء

السيناريوهات المعمول بها معالجة الدقة المحلية بأجزاء كبيرة من الأجزاء الصغيرة مساحة كبيرة تقوية المسبوكات الكبيرة

6. الاحتياطات

قيود المواد: قد تنتج المواد الهشة (مثل الحديد الزهر) microcracks بسبب التأثير.

التحقق من العملية: يجب اختبار تأثير تخفيف الإجهاد عن طريق حيود الأشعة السينية (XRD) أو طريقة الثقب العمياء.

تحسين المعلمة: يجب تعديل السعة والسرعة المتحركة وفقًا لسمك المادة وحالة الإجهاد الأولية.
