مزايا اللحام بالموجات فوق الصوتية لألواح أبواب السيارة

مزايا اللحام بالموجات فوق الصوتية لألواح أبواب السيارة

تعد ألواح أبواب السيارات مكونات معقدة، وتتكون عادةً من مواد مختلفة (مثل ABS وPP وPET والمواد البلاستيكية الأخرى) وأجزاء متعددة (الألواح والإطارات وجيوب الخرائط ومساند الأذرع وشرائط الزخرفة وما إلى ذلك). يوفر اللحام بالموجات فوق الصوتية، باعتباره عملية ربط عالية الكفاءة، مزايا كبيرة في هذا المجال.

لماذا هو مناسب بشكل خاص لألواح أبواب السيارات؟

عادة ما تكون ألواح أبواب السيارات مصنوعة من اللدائن الحرارية مثل ABS وPP وPET، وهي مواد مثالية للحام بالموجات فوق الصوتية. تمتلك هذه المواد نقلًا ممتازًا للاهتزازات واللدونة الحرارية. من خلال رأس اللحام وخط اللحام المصممين بعناية (مدير الطاقة، وهو هيكل نتوء مثلثي يوجه الطاقة المركزة)، يمكن التحكم بدقة في مناطق الصهر والربط، مما يحقق وصلات عالية القوة وممتعة من الناحية الجمالية في الداخل غير المرئي، مما يلبي بشكل مثالي المتطلبات القصوى لمكونات السيارات من حيث القوة والمظهر والكفاءة والموثوقية.

ببساطة، اللحام بالموجات فوق الصوتية يشبه تقنية 'خياطة' 'صامتة' وعالية السرعة ودقيقة للأجزاء البلاستيكية، حيث تربطها معًا بقوة ككل من خلال الاندماج الجزيئي الداخلي.

مبدأ اللحام بالموجات فوق الصوتية هو في الأساس تقنية ربط تستخدم اهتزازات ميكانيكية عالية التردد لتوليد حرارة احتكاك داخلية، مما يتسبب في ذوبان موضعي للبلاستيك الحراري وتحقيق الاندماج بين الجزيئات. هذه العملية سريعة ودقيقة للغاية.

المكونات الأساسية:

* **مولد الموجات فوق الصوتية:** يحول تيار تردد الطاقة القياسي 50/60 هرتز إلى طاقة كهربائية عالية التردد تبلغ 20 كيلو هرتز، أو 30 كيلو هرتز، أو 40 كيلو هرتز.

* **محول الطاقة:** يُعرف أيضًا باسم 'رأس الصوت' أو 'الهزاز'، حيث يتكون قلبه من لوحة سيراميكية كهرضغطية. يقوم بتحويل الطاقة الكهربائية عالية التردد الصادرة من المولد إلى اهتزازات ميكانيكية عالية التردد (أي الموجات فوق الصوتية).

* **مضخم الصوت:** متصل بمحول الطاقة، وتتمثل وظيفته في تضخيم سعة الاهتزازات الناتجة عن محول الطاقة لتحقيق السعة المطلوبة للحام.

* **رأس اللحام:** هذا هو المكون الذي يتصل مباشرة بالمنتج. إنه ينقل طاقة الاهتزاز الميكانيكية بشكل مباشر وفعال من مكبر الصوت إلى منطقة معينة من قطعة العمل المراد لحامها. يجب أن يكون رأس اللحام مصممًا بدقة وفقًا لشكل المنتج.

* **قالب القاعدة:** يستخدم لدعم وتثبيت قطعة العمل، مما يضمن عدم تحرك المنتج تحت ضغط اللحام وتوفير قوة رد فعل لرأس اللحام.

فيما يلي تفصيل تفصيلي لمزاياها الأساسية:

1. الكفاءة العالية وتوفير الطاقة، وكفاءة الإنتاج العالية

* سرعة اللحام السريعة: تستغرق دورة اللحام الكاملة عادة ما بين 0.5 و1.5 ثانية، وهي أسرع بكثير من الربط اللاصق (الذي يتطلب وقت المعالجة) أو التثبيت الميكانيكي (شد البراغي واحدًا تلو الآخر).

* القولبة الفورية: الأجزاء الملحومة لا تتطلب التبريد والإعداد؛ يمكن معالجتها على الفور للخطوة التالية أو تعبئتها بعد اللحام، مما يؤدي إلى تقصير دورة الإنتاج بشكل كبير وجعلها مناسبة لعمليات خطوط التجميع واسعة النطاق في صناعة السيارات.

* استهلاك منخفض للغاية للطاقة: يستخدم اللحام بالموجات فوق الصوتية احتكاك الاهتزاز عالي التردد لتوليد الحرارة، وتركيز الطاقة فقط في منطقة اللحام. لا يمثل استهلاك الطاقة سوى جزء صغير من استهلاك عمليات اللحام أو التسخين التقليدية.

2. قوة اتصال عالية وجودة منتج مستقرة

* الانصهار على المستوى الجزيئي: يؤدي اللحام بالموجات فوق الصوتية إلى تحرك الجزيئات الموجودة على سطح التلامس البلاستيكي بعنف وانتشارها في بعضها البعض تحت الضغط، مما يشكل اندماجًا بين السلاسل الجزيئية. وهذا يخلق منطقة لحام موحدة ذات قوة قريبة جدًا من قوة المادة الأساسية، وتتجاوز بكثير قوة الترابط اللاصق العادي.

* الختم الممتاز: يمكن لدرزة اللحام الناتجة تحقيق إغلاق محكم أو مانع للماء، وهو أمر بالغ الأهمية للأجزاء المقاومة للغبار والمقاومة للماء على ألواح الأبواب (مثل جيوب الخرائط وأغطية شبكة مكبر الصوت).

3. **لا يوجد تركيز للضغط:** بالمقارنة مع الوصلات اللولبية، فإنه يتجنب مشكلات تركيز الضغط الناتجة عن الحفر، مما يؤدي إلى تحسين السلامة الهيكلية للمنتج.

4. **مظهر جمالي ونظيف، لا يتطلب أي معالجة إضافية:** تكتمل عملية اللحام داخليًا، ولا يُظهر الجزء الخارجي للمنتج عادةً أي بقع لحام أو فتحات لولبية أو بقايا غراء، مما يضمن مظهرًا سلسًا ونظيفًا ومتميزًا للوحة الباب.

5. **مقدمة لا تحتوي على شوائب:** لا تتطلب العملية بأكملها أي مواد إضافية مثل المواد اللاصقة أو المذيبات أو أدوات التثبيت أو المواد الاستهلاكية (مثل قضبان اللحام)، مما يؤدي إلى تجنب المشكلات الناجمة عن تقادم الغراء أو الفائض أو المخلفات الكيميائية (مثل التبييض أو الرائحة).

6. **درجة عالية من الأتمتة والتحكم في العمليات:** سهولة التكامل: معدات اللحام بالموجات فوق الصوتية مناسبة بشكل مثالي للتكامل في خطوط الإنتاج الآلية والأذرع الآلية، مما يتيح التشغيل بدون طيار ويضمن اتساق الإنتاج وموثوقيته.

7. **دقيقة وقابلة للتحكم:** يمكن التحكم في آلات اللحام بالموجات فوق الصوتية الحديثة في أوضاع متعددة، بما في ذلك الطاقة والوقت والمسافة والطاقة، ويمكنها مراقبة معلمات كل لحام في الوقت الفعلي (على سبيل المثال، المسافة النهائية، الطاقة، طاقة الذروة)، مما يضمن جودة كل منتج. يتم تحديد المنتجات المعيبة ورفضها تلقائيًا بواسطة النظام، مما يلبي متطلبات تتبع الجودة الصارمة لصناعة السيارات. 5. حماية البيئة وفعالية التكلفة

صديقة للبيئة: لا تنبعث أبخرة سامة أو مذيبات كيميائية (باستثناء بعض المواد البلاستيكية التي تتطلب تهوية)، مما يخلق بيئة عمل أفضل للعمال ويتوافق مع اللوائح البيئية الصارمة بشكل متزايد.

التكلفة الإجمالية المنخفضة:

تكاليف المواد: يلغي تكلفة المواد المساعدة مثل الغراء والمسامير والغسالات.

تكاليف الإدارة: يلغي عمليات الشراء والتخزين والإدارة للمواد المساعدة.

تكاليف العمالة: درجة عالية من الأتمتة تقلل من التشغيل اليدوي.

تكاليف صيانة ما بعد الإنتاج: لا تتقادم نقاط الاتصال مثل الغراء، كما أنها لا ترتخي وتنتج أصواتًا غير طبيعية مثل البراغي، مما يؤدي إلى موثوقية أعلى طوال عمر المنتج.

ملخص المقارنة مع العمليات التقليدية:

الخصائص: اللحام بالموجات فوق الصوتية، الربط اللاصق، التثبيت الميكانيكي (البراغي/الأدوات الإضافية)

السرعة: سريع للغاية (أقل من ثانية واحدة)، بطيء (يتطلب وقت المعالجة)، متوسط

القوة: عالية (اندماج المواد الأساسية)، متوسطة (يعتمد على المادة اللاصقة)، عالية، ولكن مع تركيز الإجهاد

المظهر: مثالي وسلس، قد يحتوي على تدفق لاصق، تبييض، فتحات لولبية/رؤوس سهلة التركيب

الختم: ممتاز (محكم/مقاوم للماء)، جيد، سيئ بشكل عام

الأتمتة: سهلة جدًا، ومعقدة نسبيًا (تتطلب توزيعًا دقيقًا)، ويمكن تشغيلها تلقائيًا

حماية البيئة: جيد، قد يكون به انبعاثات من المركبات العضوية المتطايرة، جيد

التكلفة الإجمالية: منخفضة (طويلة الأجل)، متوسطة (تكلفة المادة اللاصقة)، متوسطة (تكلفة قطع الغيار والتجميع)

أمثلة تطبيقية محددة في ألواح أبواب السيارات:

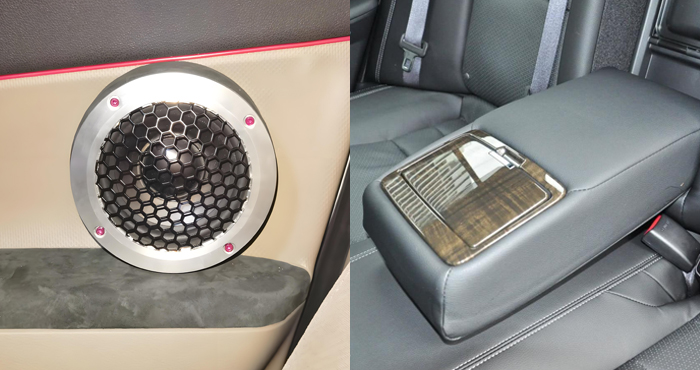

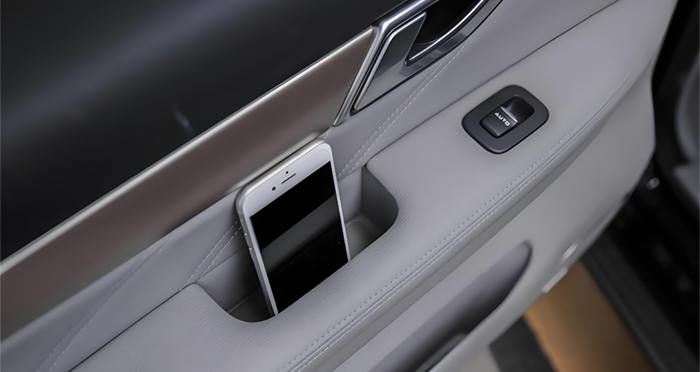

جيب الخريطة (مقصورة التخزين): يلحم الجيب بسلاسة داخل لوحة الباب.

قاعدة مسند الذراع: اتصال قوي بإطار لوحة الباب.

الشريط/اللوحة الزخرفية: يؤمن زخرفة السطح على الركيزة الأساسية دون أي ضرر للسطح.

شبكة مكبر الصوت: يتم اللحام في مكانها، مما يضمن عدم وجود عائق في فتحات الشبكة.

إطار وجلد لوحة الباب: في بعض التصميمات، يتم استخدام هذا للحام الجلد البلاستيكي بهيكل الإطار.

باختصار، توفر تقنية اللحام بالموجات فوق الصوتية حلاً فعالاً وقويًا وممتعًا من الناحية الجمالية وصديقًا للبيئة وسهل التحكم في الجودة لتصنيع ألواح أبواب السيارات. إنها تلبي بشكل مثالي المتطلبات العالية لصناعة السيارات الحديثة فيما يتعلق بكفاءة الإنتاج، وجودة المنتج، والتصميم خفيف الوزن، وقد أصبحت واحدة من العمليات الرئيسية التي لا غنى عنها في هذا المجال.
