هل يمكن أن يستخدم القاطع بالموجات فوق الصوتية لقطع القماش؟

مقدمة

إن قطع/القاطع من النسيج بالموجات فوق الصوتية (آلة الإغلاق بالموجات فوق الصوتية/آلة الختم بالموجات فوق الصوتية) هي تقنية تستخدم طاقة الاهتزاز الميكانيكية عالية التردد لقطع المنسوجات بدقة. إنه مناسب بشكل خاص لمواد النسيج الحديثة مثل الألياف الاصطناعية والأقمشة غير المنسوجة والمواد المركبة. فيما يلي تحليل مفصل للتكنولوجيا:

1. مبدأ

قطع الاهتزاز عالي التردد: يهتز القاطع بتردد 20 كيلو هرتز-40 كيلو هرتز (سعة حوالي 10-30μm) ، ويذوب الألياف من خلال حرارة الاحتكاك المجهري (يمكن أن تصل درجة الحرارة المحلية إلى 200-300 ℃) ، مما يحقق القطع الخالية من الدفاع.

ضغط غير الاتصال: لا يلزم سوى ضغط ملامسة طفيف (عادة 0.1-5N) لتجنب تشوه النسيج أو الإزاحة بين الطبقات.

2. المزايا الفنية

سمات

حافة الختم -الحواف القطع الصمامات التلقائية لمنع إزالة التشكيل (لا حاجة لقفل الحواف)

الدقة -± 0.1 مم (مناسبة لقطع المنحنيات المعقدة)

قطع الطبقة متعددة الطبقات-أكثر من 50 طبقة في وقت واحد (أقنعة غير منسوجة)

لا توجد أضرار حرارية-منطقة متضررة من السخرية <0.5 مم (ليزر حوالي 2-3 مم)

لا يوجد غبار لا يوجد حطام من الألياف (ينطبق على غرف التنظيف الطبية)

3. سيناريوهات التطبيق النموذجية

تصنيع الملابس:

-القطع السريعة للأقمشة الألياف الكيميائية (البوليستر ، النايلون)

-القطع غير المقطوعة للأقمشة المرنة (ليكرا)

المنسوجات الصناعية:

-التصميمات الداخلية التوت (أقمشة المقاعد ، الأسقف)

-مواد فلتر (قطعة القماش المليئة ، غشاء PTFE)

الحماية الطبية:

-القطع غير المسلحة للملابس الواقية التي يمكن التخلص منها

-اللحام المتوحش لأشرطة الأذن القناع الطبي

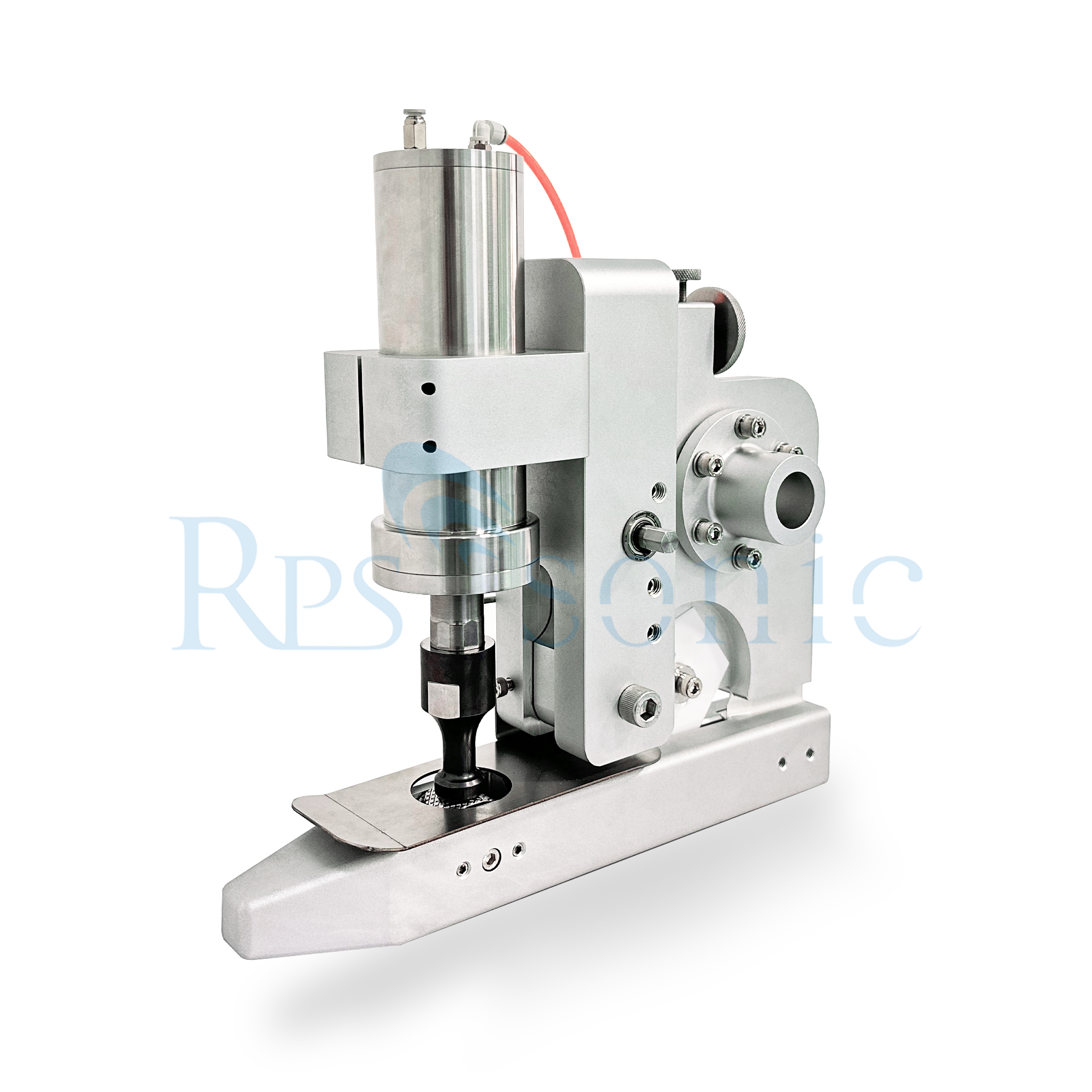

4. تكوين المعدات الرئيسية

تصميم الشفرة: Blade Allade Titanium (خفيفة الوزن + مقاومة للارتداء) طلاء خاص (مثل DLC الكربوني الشبيه بالماس لتمديد الحياة)

نظام الحركة: محرك المؤازرة + المحرك الخطي (سريع يصل إلى 2 م/ث)

تحديد المواقع البصرية (محاذاة النمط التلقائي)

نظام التبريد: محول الطاقة المبردة بالهواء/المبرد بالمروحة (التشغيل المستمر لمنع ارتفاع درجة الحرارة)

5. تحسين معلمة تحسين

بيثون # مثال إعداد المعلمة (نسيج الألياف الاصطناعية متعددة الطبقات)

التردد = 28 كيلو هرتز/35 كيلو هرتز # كلما ارتفع التردد ، كلما كان القطع أرقى

السعة = 25μm # يمكن أن تزيد السعة

FEED_RATE = 0.8M/S # سرعة التغذية # تتناسب عكسيا مع سمك المواد

الضغط = 1.2n # سوف يسبب الضغط المفرط تشوه الطبقة السفلية للمواد

اقتراحات الاختيار

القطع الرفيعة عالية السرعة: حدد 35 كيلو هرتز نظام التردد العالي

مواد مركبة سميكة: حدد 20 كيلو هرتز عالية الطاقة + تصميم القرن الدوار

تعيد تقنية قطع/القاطع بالموجات فوق الصوتية إعادة تشكيل صناعة تصنيع النسيج ، وخاصة في المجالات الناشئة مثل الحماية الطبية والأجهزة القابلة للارتداء الذكية. يمكن أن تقصر ميزة 'Cutting + Edge Sealing ' العملية بأكثر من 30 ٪ ، وهي واحدة من التقنيات الرئيسية للترقية الصناعية.
