| تكرار: | |
|---|---|
| قوة: | |
| رقائق الكريمة: | |
| سرعة: | |
| عرض اللحام: | |
| قرن اللحام: | |
| نوع اللحام: | |
| الكمية: | |
RPS-R35
RPS-SONIC
8452219000
أصبح اللحام الصوتي ، واللحام بالموجات فوق الصوتية بشكل خاص ، شائعًا بشكل متزايد في عدد من الصناعات. على سبيل المثال ، غالبًا ما تصنع الشركات في صناعات النسيج والمنتجات الشخصية منتجات مثل الحفاضات والملابس وما إلى ذلك ، والتي يتم لحامها بالموجات فوق الصوتية. تعمل أدوات اللحام بالموجات فوق الصوتية بموجب مبدأ تطبيق الطاقة الصوتية في نطاق التردد بالموجات فوق الصوتية (أي في أو فوق 20 كيلو هرتز) إلى قرن. يهتز القرن استجابة للطاقة الصوتية المطبقة لزيادة إنتاج طاقة صوتية للإخراج. يتم تطبيق الطاقة الصوتية المخرجات على المواد (عادة اللدائن الحرارية) التي يتم ربطها عن طريق وضع القرن في محيط الأجزاء. تنتقل الطاقة الاهتزازية عبر الأجزاء ، وفي الواجهة بين الأجزاء ، يتم تحويلها إلى حرارة. يرجع التحويل إلى الاحتكاك الجزيئي الذي يذوب ويدمج الأجزاء معًا.
في حين تم تطوير عدد من تكوينات القرن ، من المعروف جيدًا أن هناك طريقة جيدة لتحقيق اللحامات عالية الجودة والموجات فوق الصوتية عالية الجودة والسرعة هي استخدام قرن دوار مع سندان دوار. عادة ، القرن الدوار هو أسطواني ويدور حول محور. الطاقة الصوتية المدخلات في الاتجاه المحوري والطاقة الصوتية الخرجية في الاتجاه الشعاعي. القرن والأناقة هما أساسان من الأسطوانات المتوضعان بالقرب من بعضهما البعض ، ويتدومين في اتجاهين متعاكسين بسرعات عرضية متساوية أو لا شيء. الأجزاء المراد تعبئتها بين هذه الأسطح الأسطوانية بسرعة خطية تتناسب عادة مع السرعة العرضية لهذه الأسطح الأسطوانية. إن مطابقة السرعات العرضية للقرن الدوراني والأناقة مع السرعة الخطية للأجزاء يمكن أن تقلل من السحب بين القرن والأجزاء.
تعد الموجات فوق الصوتية أيضًا طريقة اختيار هذه المواد ، على سبيل المثال لفرار الأقمشة بحيث لا يوجد سماكة للمادة على طول الحواف المقطوعة.
لا توجد حاجة إلى مواد استهلاكية مثل الغراء أو المواد الغذائية أو خياطة الخياطة. يظل النسيج سليما ، لأنه لا يتم توجيه الطاقة الحرارية الخارجية إلى الصوف. يمكن أن يدعم موضع ونزوح نقاط اللحام الخصائص المطلوبة للمركب.
وبالتالي فإن المنسوجات هي مجال يمكن أن تثبت فيه التكنولوجيا بالموجات فوق الصوتية تفردها.
الخصائص
:
1
.
تتخصص RPS-Sonic في تصنيع حلول لحام التماس الصوتية للأنظمة الدورانية.
تم تطوير العديد من أجهزة لحام التماس على مدار السنوات الماضية. من Sonotrodes التي يمكن تثبيتها في خطوط التجميع الآلية ، فإن الموجات فوق الصوتية ELMRT35 ULTRASOUNTS تصل إلى التخصيصات مثل طراز PFW الذي تم تصميمه للحام المستمر للمرشحات المطوية.
هناك نوعان من الوحدات النمطية الدوارة لهذه العمليات: مع إما من جانب أو Sonotrode مركزي يتردد صداها بتردد 35 كيلو هرتز وقوة تتراوح من 600 واط إلى 1200 واط.
يمكن تصنيع هذه القرون من الألمنيوم ، أو تعامل مع إجراء تعزيز السطح الخاص ، أو التيتانيوم.
تُستخدم حلول اللحام الخاصة بنا في المنسوجات الاصطناعية الملزمة مثل PVC ، البوليستر ، البولي بروبيلين ، المغلفة ، التصفية والأقمشة التقنية.
غرض | الانهيار | |
يكتب | RPS-S35 | |
تكرار | 35 كيلو هرتز | |
الأعلى. قوة | 800W | |
عرض قرن اللحام الدوار | 12mm | |
مزامنة الحزام متطابق | الطول لا يزيد عن 730 مم ، وعرض 12 مم | |
الأعلى. سرعة الدوران المسموح بها | 100 ص/دقيقة. | |
تثبيت الترباس | M8 ، 4 أجهزة كمبيوتر | |
مولد | يمكن تعديل المولد الرقمي سعة الإخراج من 50 ٪ إلى 100 ٪ ، ويعمل باستمرار | |
كابل | قياسي 5M طول خاص ، يرجى إبلاغنا. | |

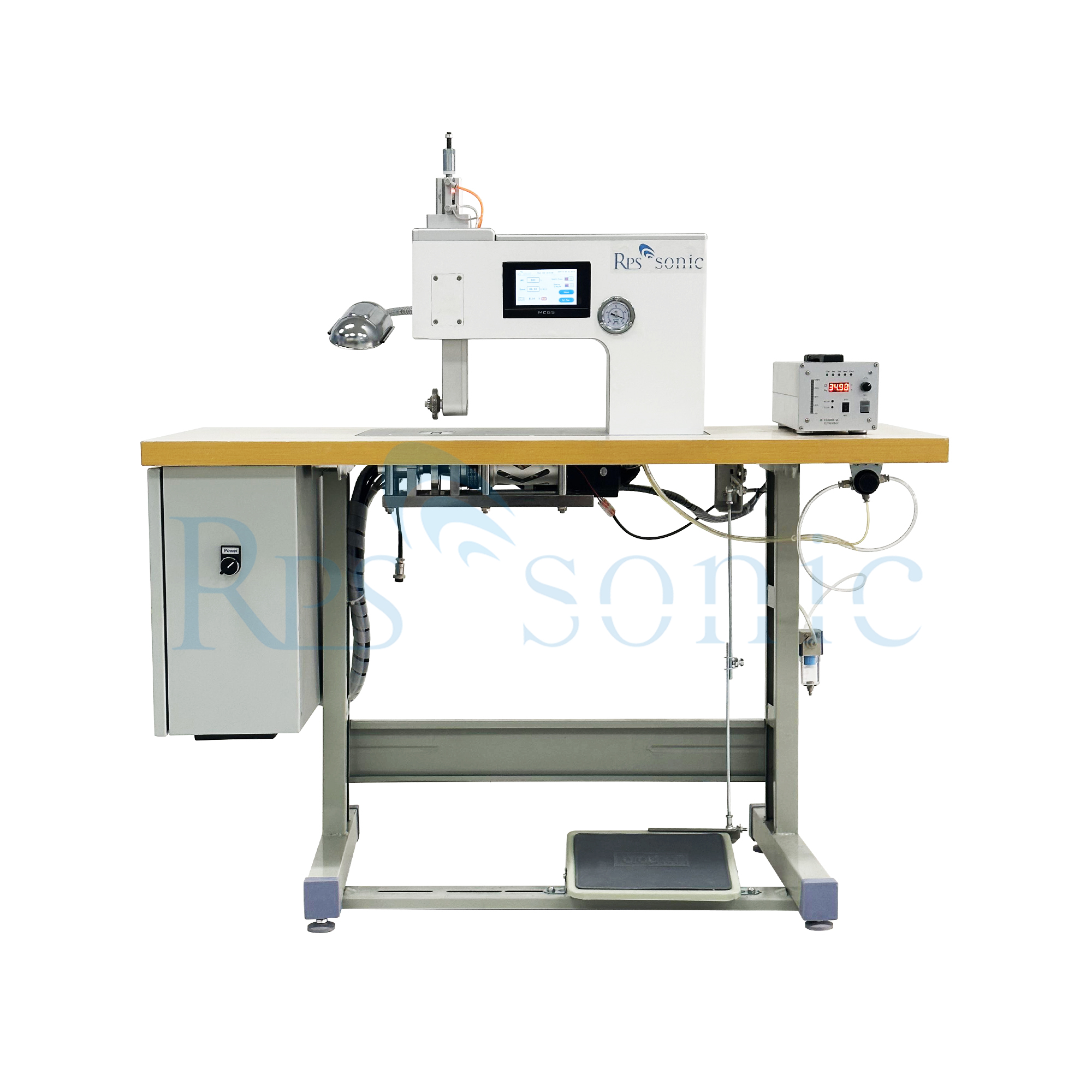

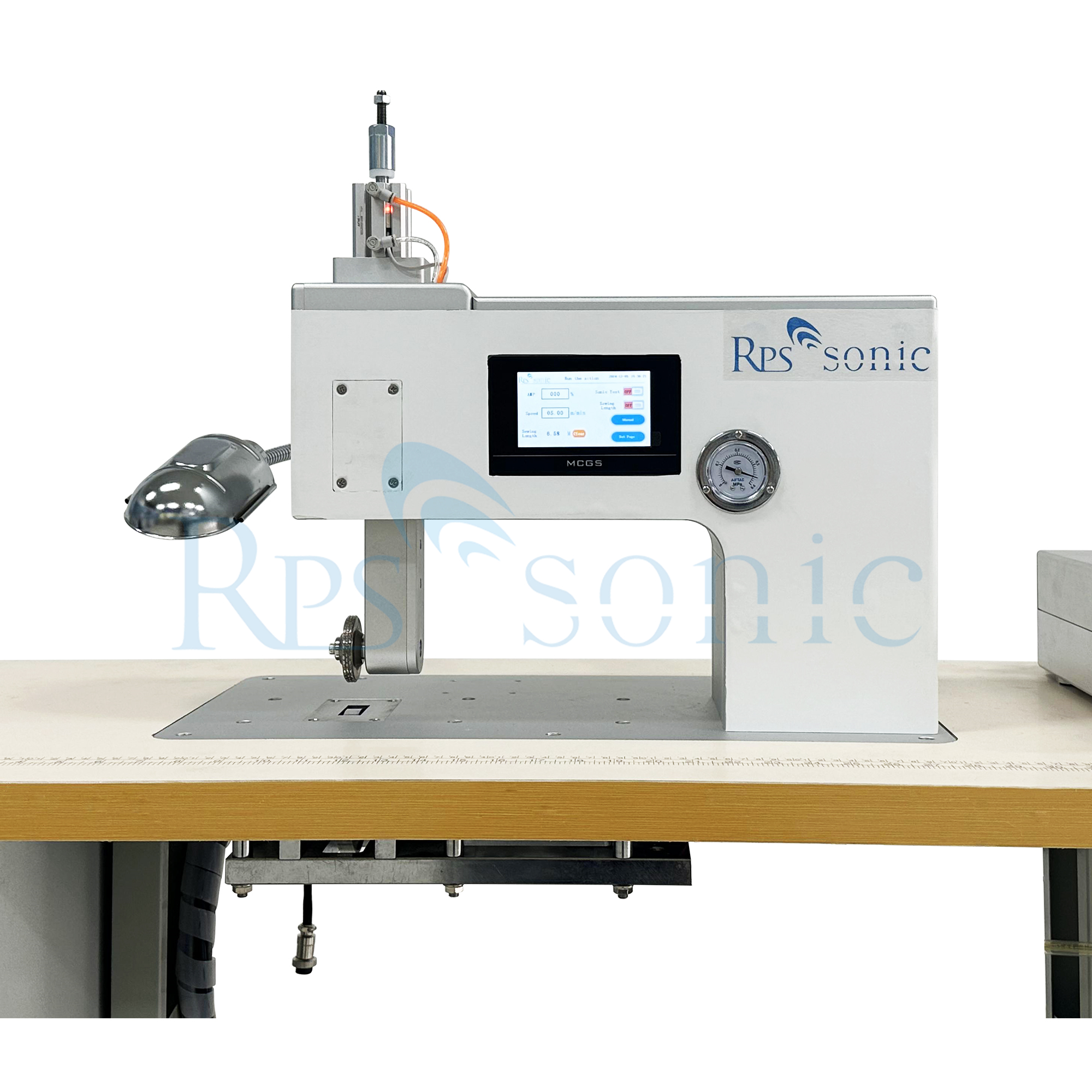

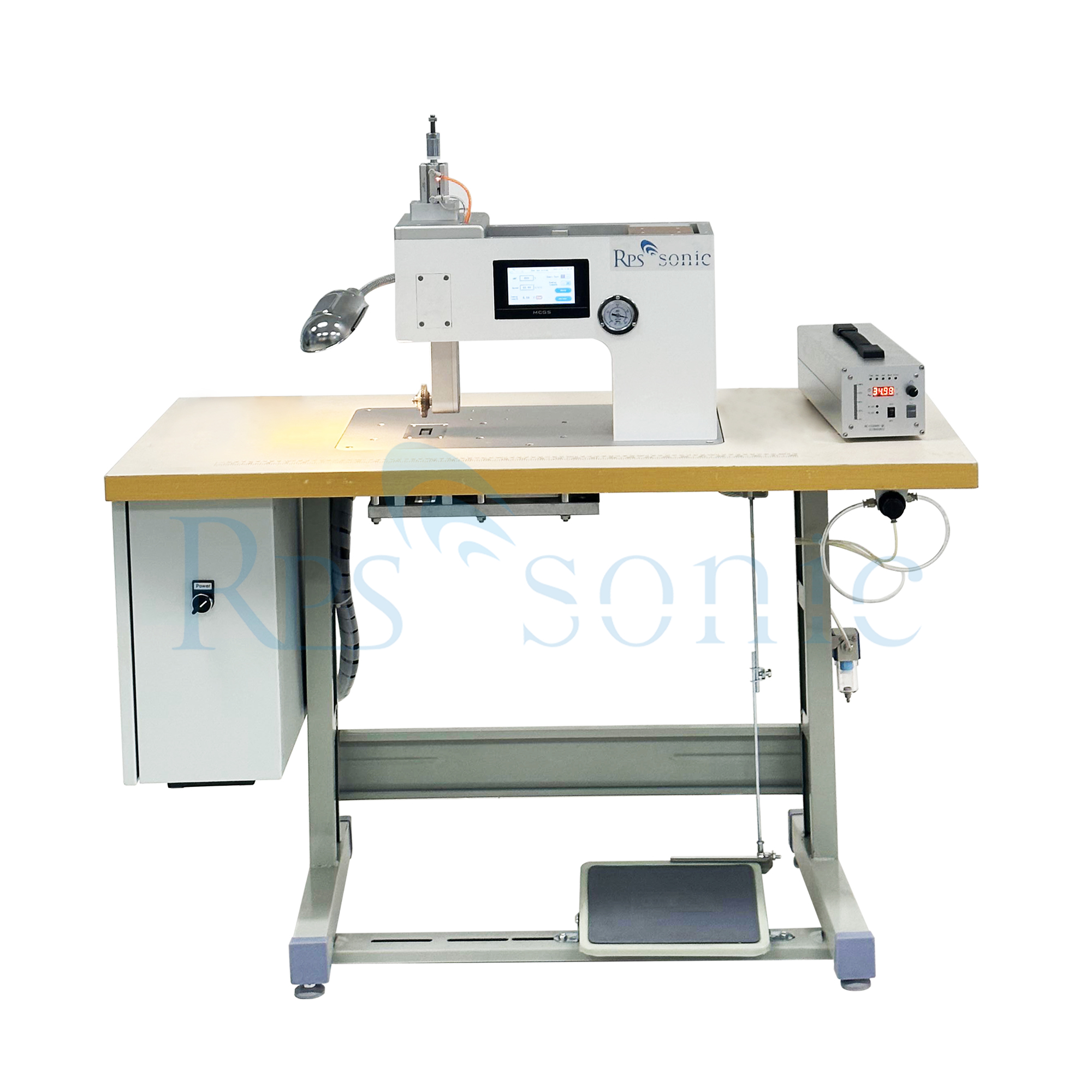

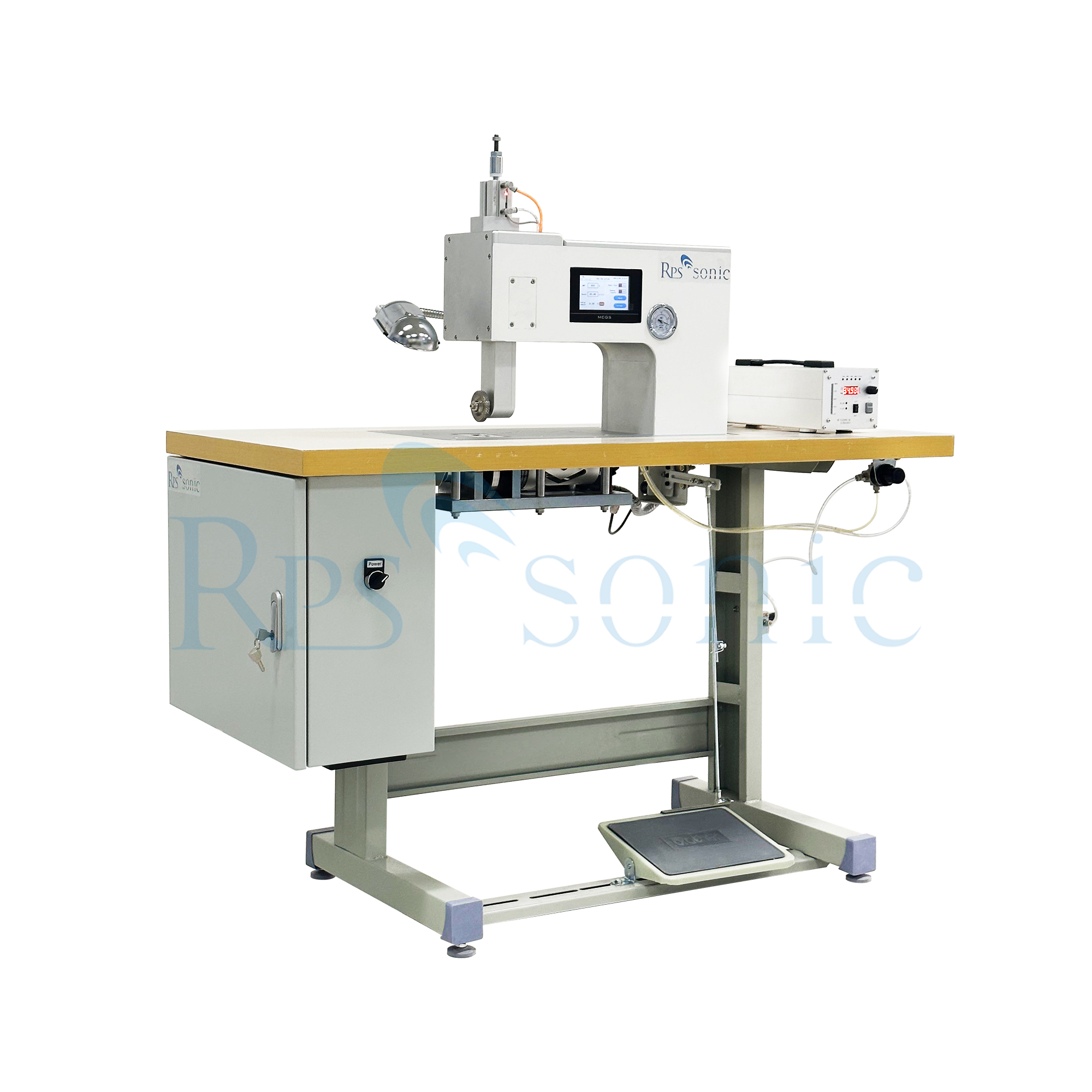

آلة الخياطة بالموجات فوق الصوتية متعددة الاستخدامات وسهلة الاستخدام من أجل التماس أو قطع أو فتحة أو تقليم أو تكيلة أو نقش أو قطع وختم في نفس الوقت. العملية المستخدمة من قبل كل آلة خياطة بالموجات فوق الصوتية سريعة وبسيطة وفعالة. يمكن أن تصل إلى 80 مترًا في الدقيقة دون الحاجة إلى خيوط ولا إبر.
إنها في الواقع تقنية مرنة. نظرًا لقدرة على تكييف تصميمها ، من الممكن تركيب آلة الخياطة على طاولة العمل أو تثبيتها في أنظمة شبه آلية بالكامل.
يمكن أيضًا تطبيق المبدأ العام للحام بالموجات فوق الصوتية على المواد غير المنسوجة. يتم تنشيط ألياف اللوح الحرارية عن طريق الاهتزازات الميكانيكية وبالتالي الذوبان والترابط في أنماط محددة مسبقًا. أداة اللحام ، التي يشار إليها باسم Sonotrode ، تنقل الاهتزاز إلى المادة غير المنسوجة. في التطبيقات الصناعية ، تكون الترددات بالموجات فوق الصوتية بين 20 و 35 كيلو هرتز شائعة ، مع السعة (مسافات السفر للأدوات) من 10 ميكرون إلى 50 ميكرون. غالبًا ما يتم إجراء معالجة المواد غير المنسوجة في عمليات مستمرة بسرعة ويب. من خلال تطبيق الأدوات الدوارة ، من الممكن تحقيق سرعات معالجة تصل إلى 800 متر/دقيقة. يتم استخدام أسطوانة محفورة على وجه التحديد كحام أو نقش أو قطع السندان. يركز محيط أسطوانة السندان على الطاقة ويحدد بدقة بقع اللحام المطلوبة للمنتج المعني.
ميزة:
بدلاً من الإبر أو الخيوط أو الغلو أو المواد اللاصقة الأخرى ، تستخدم معدات الخياطة بالموجات فوق الصوتية نظامًا دوارًا حاصل على براءة اختراع ، إلى جانب الاهتزازات عالية التردد ، لربط المواد الاصطناعية أو المخلوطة التي تحتوي على ما يصل إلى 40 في المائة من الألياف الطبيعية.

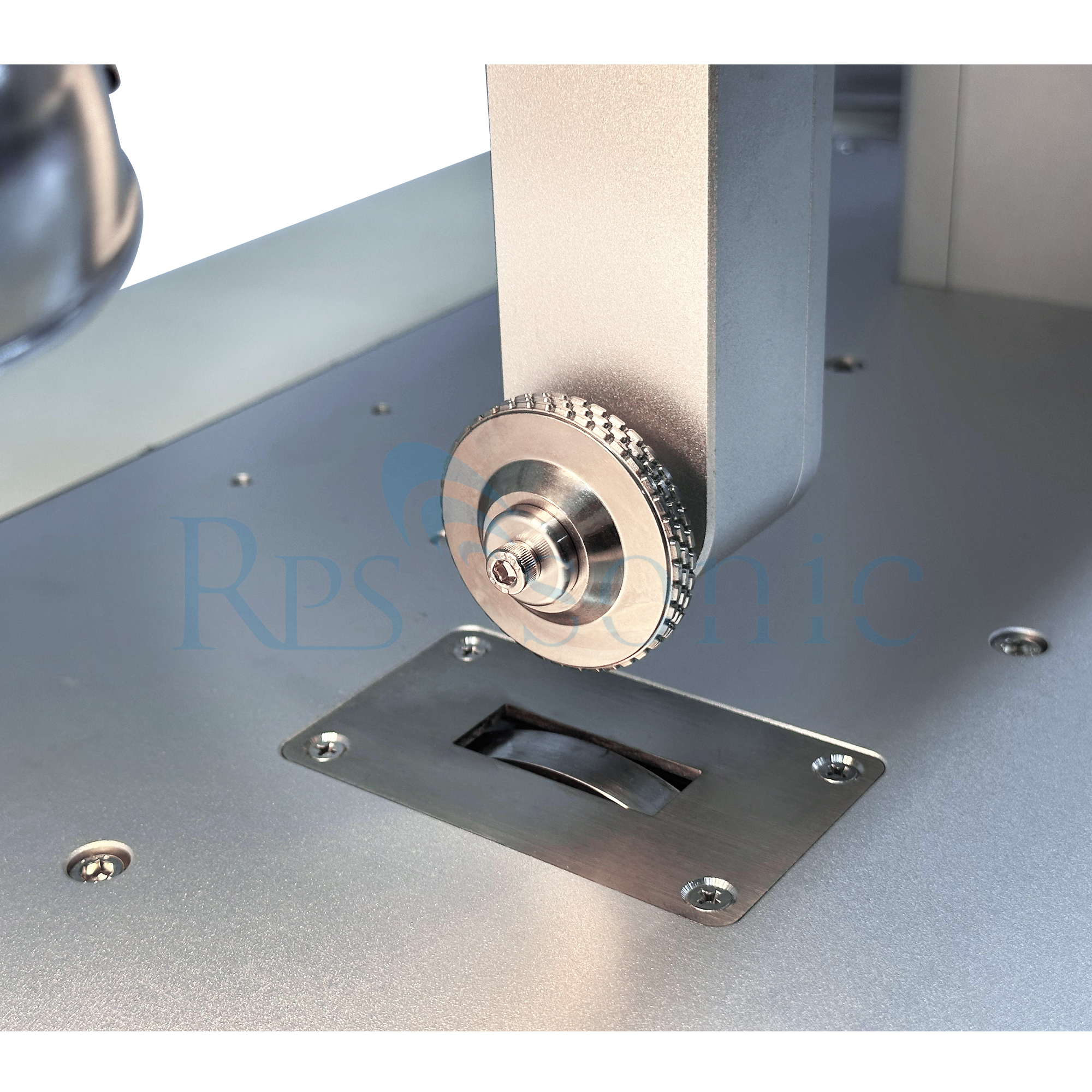

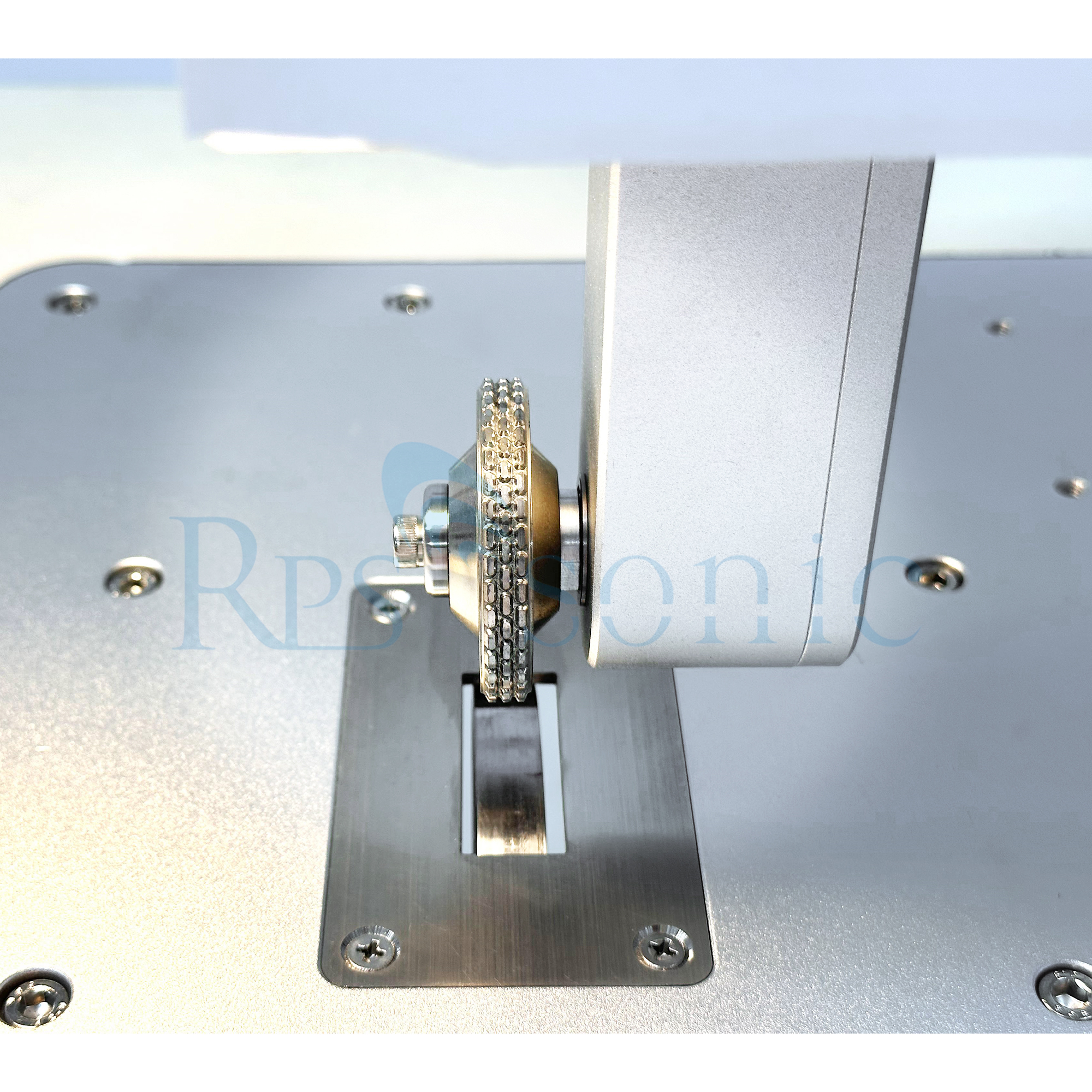

تشبه آلة الخياطة التقليدية ، تقوم آلة الخياطة بالموجات فوق الصوتية التي تنقل الاهتزازات بالموجات فوق الصوتية بين القرن والعجلة الدوارة ، مما ينتج عنه تراكم حراري محلي يسبب تليين الألياف الاصطناعية وتنصهر. هذا يخلق رابطة جزيئية قوية لا يمكن أن يكون من الرطوبة. يشرح Alleman ، 'طبقات الحاجز الناتجة مختومة ، آمنة ، موثوقة للغاية وذاتية من أجل مشكلات السلامة الناتجة عن ثقوب الغرز ، فجوات الغراء ، القسوة أو الكشف. '
تحديد التجميع واللحام
نظافة لا تشوبها شائبة
لا توجد منتجات لزجة تعني النظافة المثلى
شديدة المقاومة ، حتى مع المنتج الرطب
