ار بي اس-T40
RPS-SONIC
مقدمة:
اللحام بالموجات فوق الصوتية هو عملية لحام بدون تدفق تستخدم موجات صوتية عالية التردد لتنظيف الأسطح المعدنية وتمكين تدفق اللحام، كل ذلك دون الحاجة إلى تدفق كيميائي.
يتم استخدامه في المقام الأول لربط المواد التي يصعب لحامها تقليديًا، مثل الألومنيوم والفولاذ المقاوم للصدأ والسيراميك، لأن أسطحها تشكل على الفور طبقة أكسيد قوية ومستقرة تمنع البلل.
المعلمة:
| رقم النموذج | آر بي إس-تي | |
| التردد بالموجات فوق الصوتية | 40 كيلو هرتز | |
| الحد الأقصى للإخراج | 800 واط | |
| نطاق درجة الحرارة | 150 ~ 400 درجة مئوية | |
| مزود الطاقة | 220 فولت / 50-60 هرتز | |
| مولد بالموجات فوق الصوتية | مقاس | 250 (W) × 310 (L) × 135 (ح) مم |
| وزن | 3 كجم | |
| ميزة | السعة بالموجات فوق الصوتية قابلة للتعديل | |
| بُعد وعاء | 5*8 ملم | |
| الاستفادة من اللحام matrial | Ito Glass ، AL ، MO ، CU وما إلى ذلك ، | |
يتم استخدام لحام الموجات فوق الصوتية للانضمام إلى المواد مع رابطة معدنية أو ميكانيكية.
يتم تشكيل رابطة معدنية عندما تتم إزالة الأكسيد من المعدن الأساسي من خلال التجويف بالموجات فوق الصوتية والانهيار في اللحام. ثم يأتي اللحام للاتصال بالمعادن الأساسية والجذب الأيوني بين الشكلين هما الرابطة. مثال على ذلك من القصدير أو لحام الرصاص النحاس.
يكمن سحر اللحام بالموجات فوق الصوتية في ظاهرتين رئيسيتين ناتجتين عن الاهتزازات عالية التردد:
التجويف الصوتي: تهتز أداة اللحام (تسمى سونوترود أو بوق) بتردد فوق صوتي (عادةً من 20 كيلو هرتز إلى 40 كيلو هرتز أو أعلى). تنتقل هذه الاهتزازات إلى حمام اللحام المنصهر أو إلى وصلة اللحام نفسها. يؤدي هذا الإثارة الشديدة إلى إنشاء وانهيار ملايين الفقاعات المجهرية في اللحام السائل - وهي عملية تسمى التجويف.
إزالة الأكسيد: يؤدي انفجار فقاعات التجويف هذه إلى إطلاق كمية هائلة من الطاقة محليًا. إن انفجار الطاقة هذا قوي بما يكفي لإزالة طبقة الأكسيد الموجودة على الأسطح المعدنية التي يتم ربطها. إنه يحطم الأكسيدات ويشتتها حرفيًا، مما يكشف عن سطح معدني نشط ونظيف تمامًا.
بمجرد إزالة حاجز الأكسيد، يمكن أن يبلل اللحام المنصهر النظيف على الفور ويرتبط بالمعدن الأساسي، مما يشكل وصلة معدنية قوية - كل ذلك دون أي تدفق.

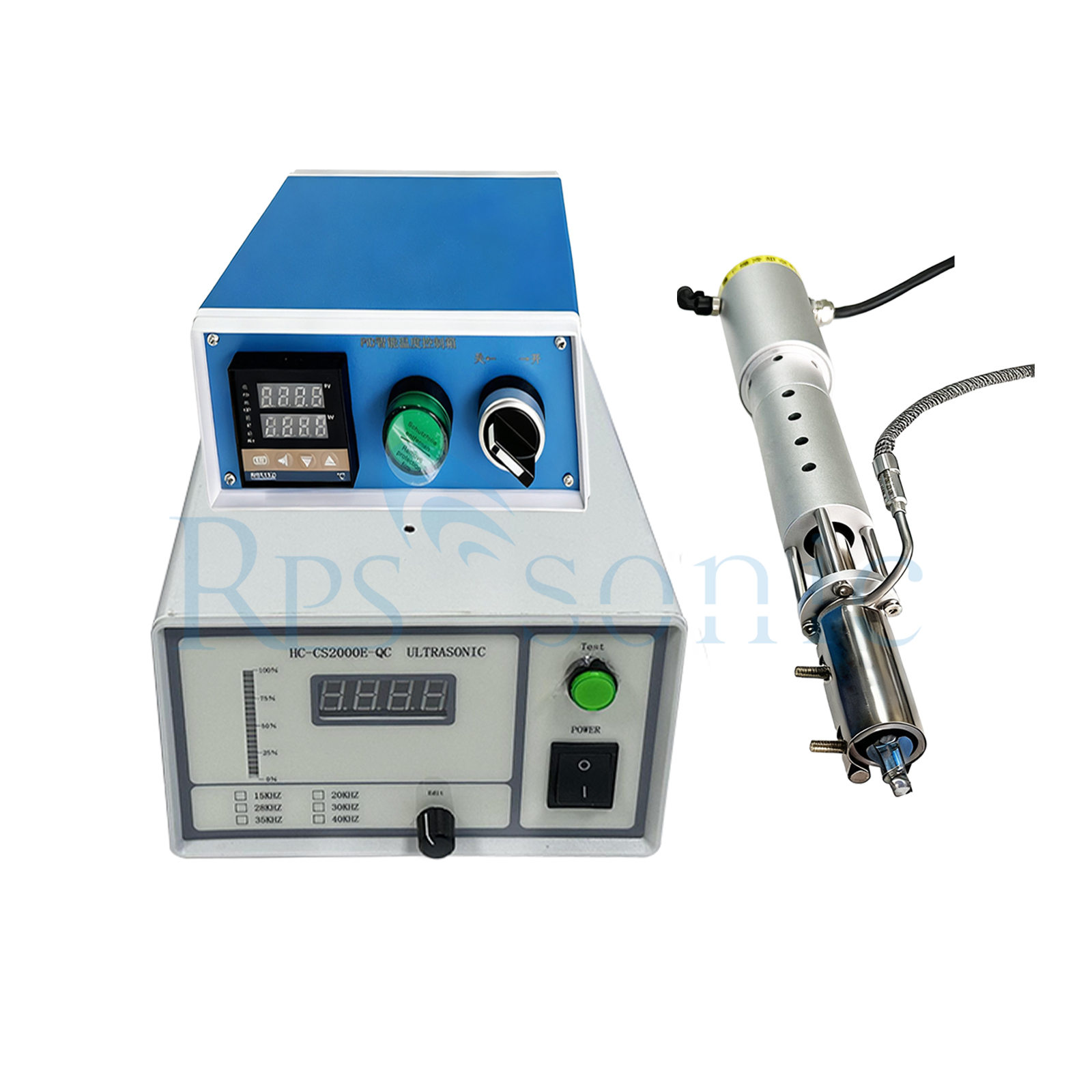

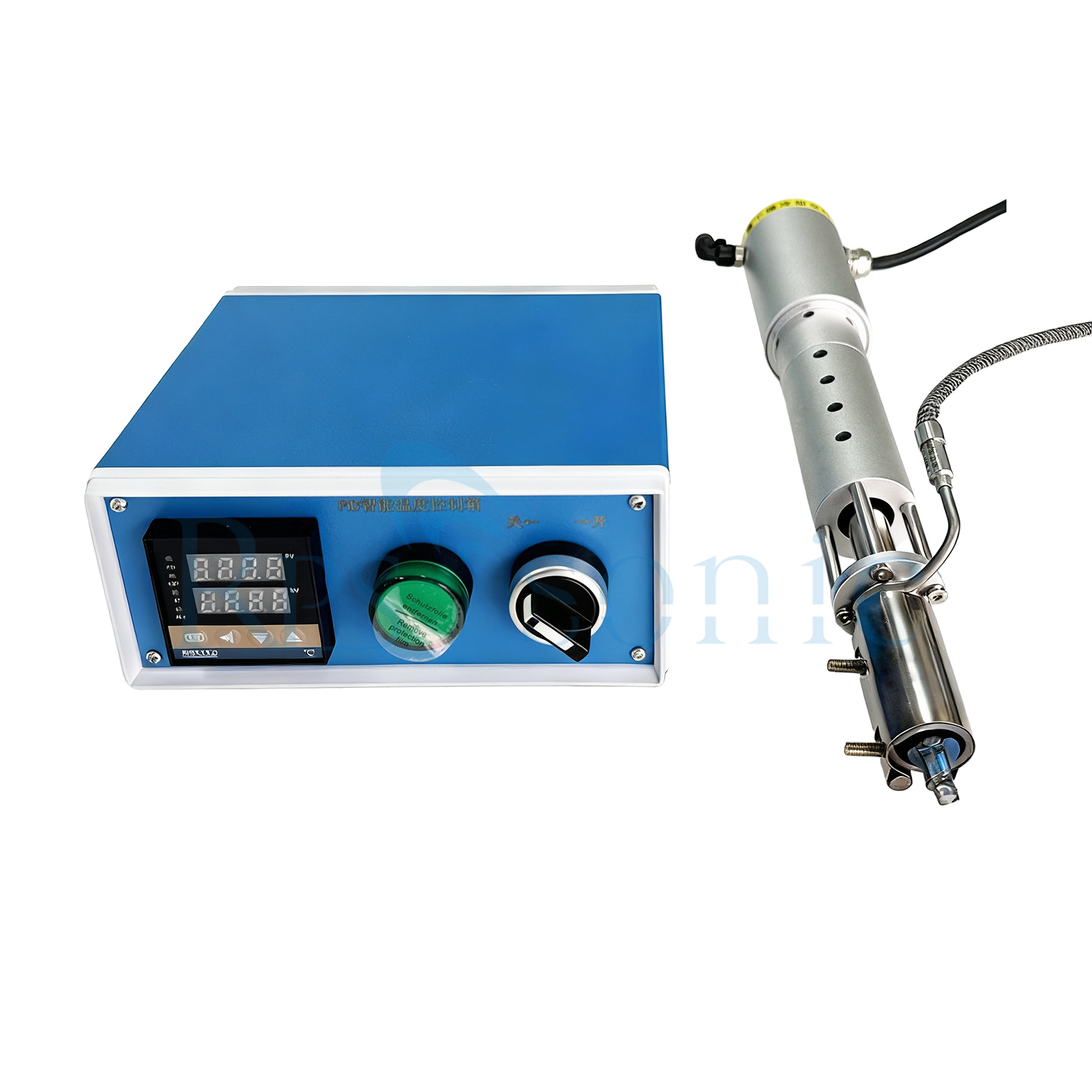

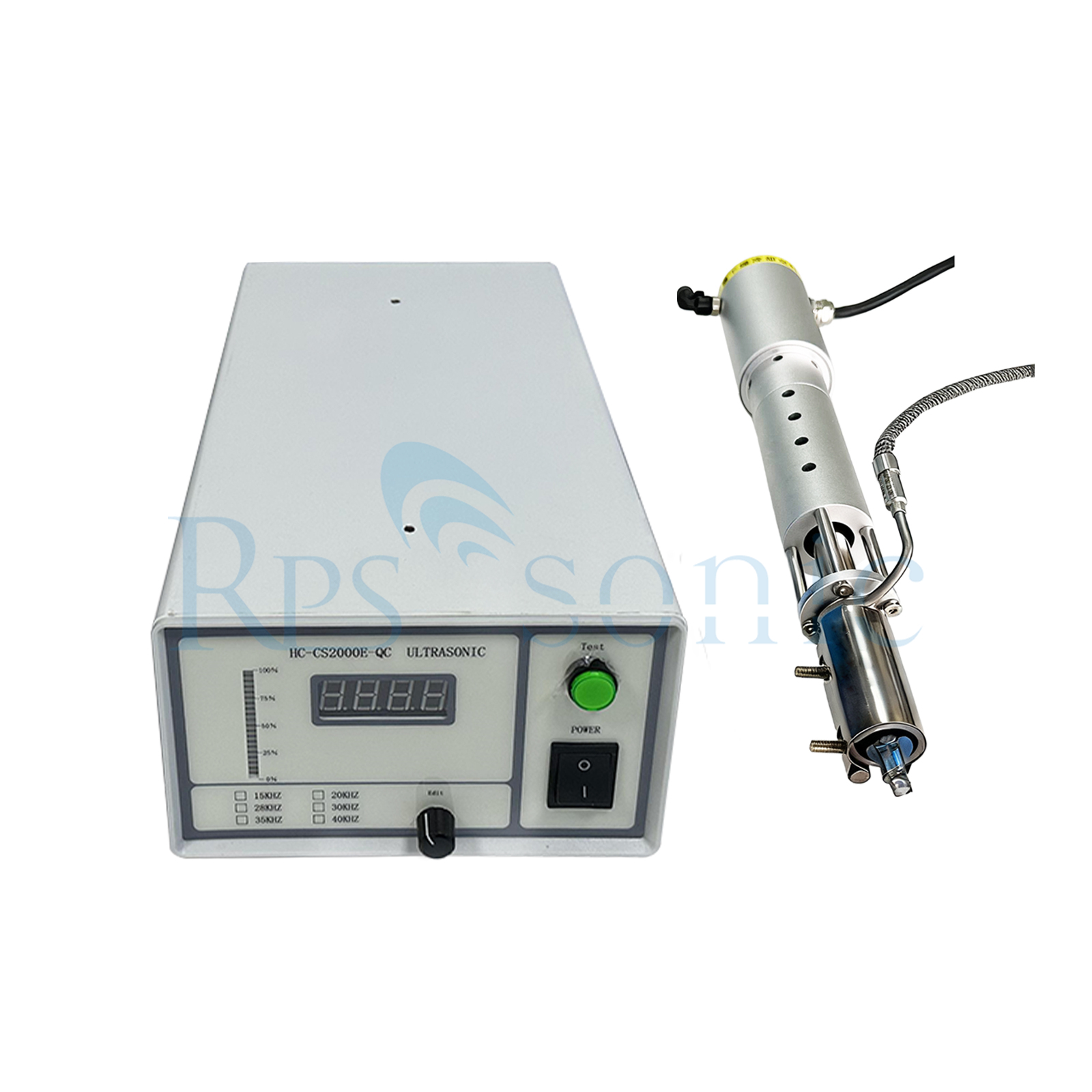

يتكون النظام النموذجي من:
مولد الموجات فوق الصوتية: مصدر الطاقة الذي يحول الطاقة الكهربائية القياسية إلى طاقة كهربائية عالية التردد.
محول (أو محول): يحول الإشارة الكهربائية عالية التردد من المولد إلى اهتزازات ميكانيكية عالية التردد.
الداعم / البوق الصوتي: يعدل سعة الاهتزازات الميكانيكية.

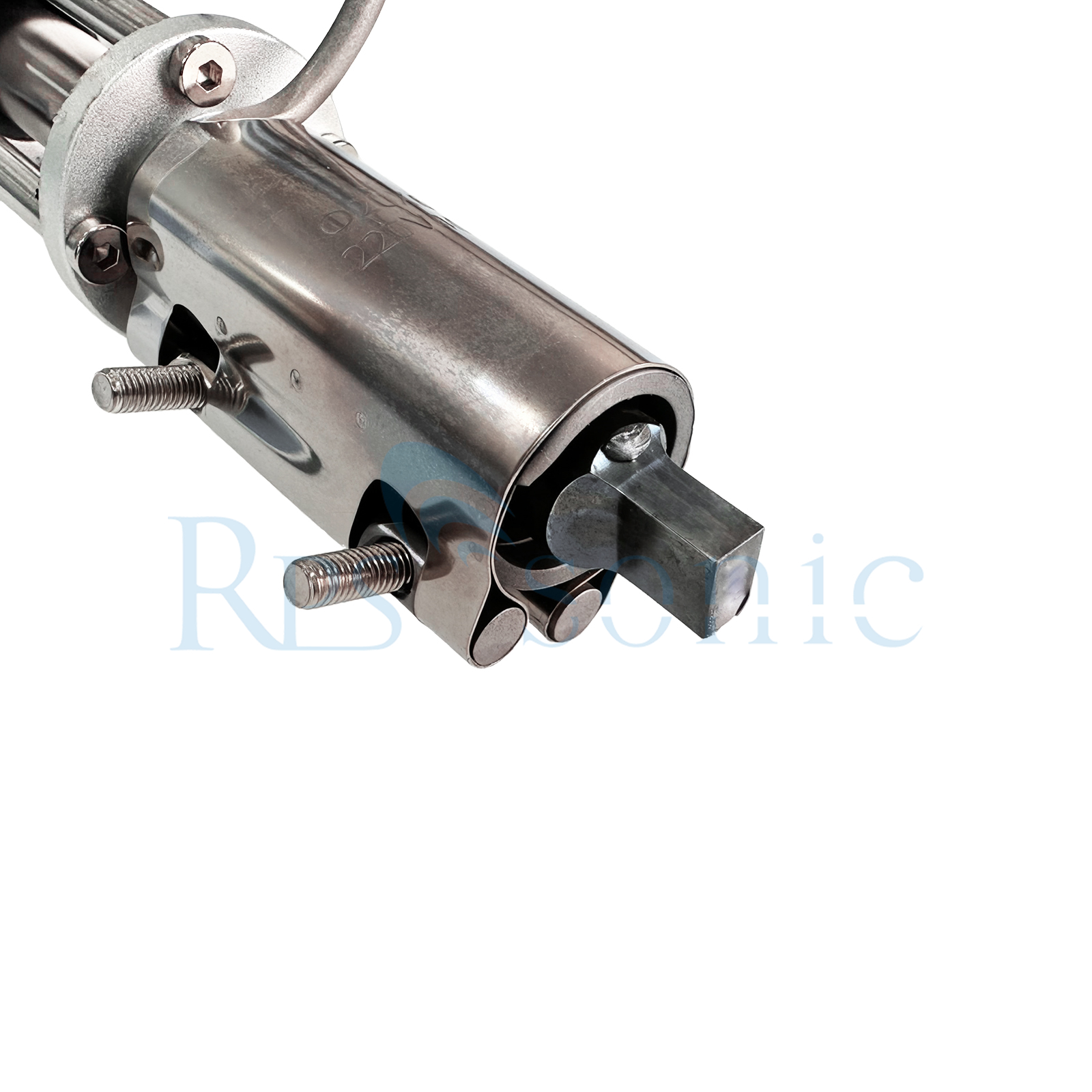

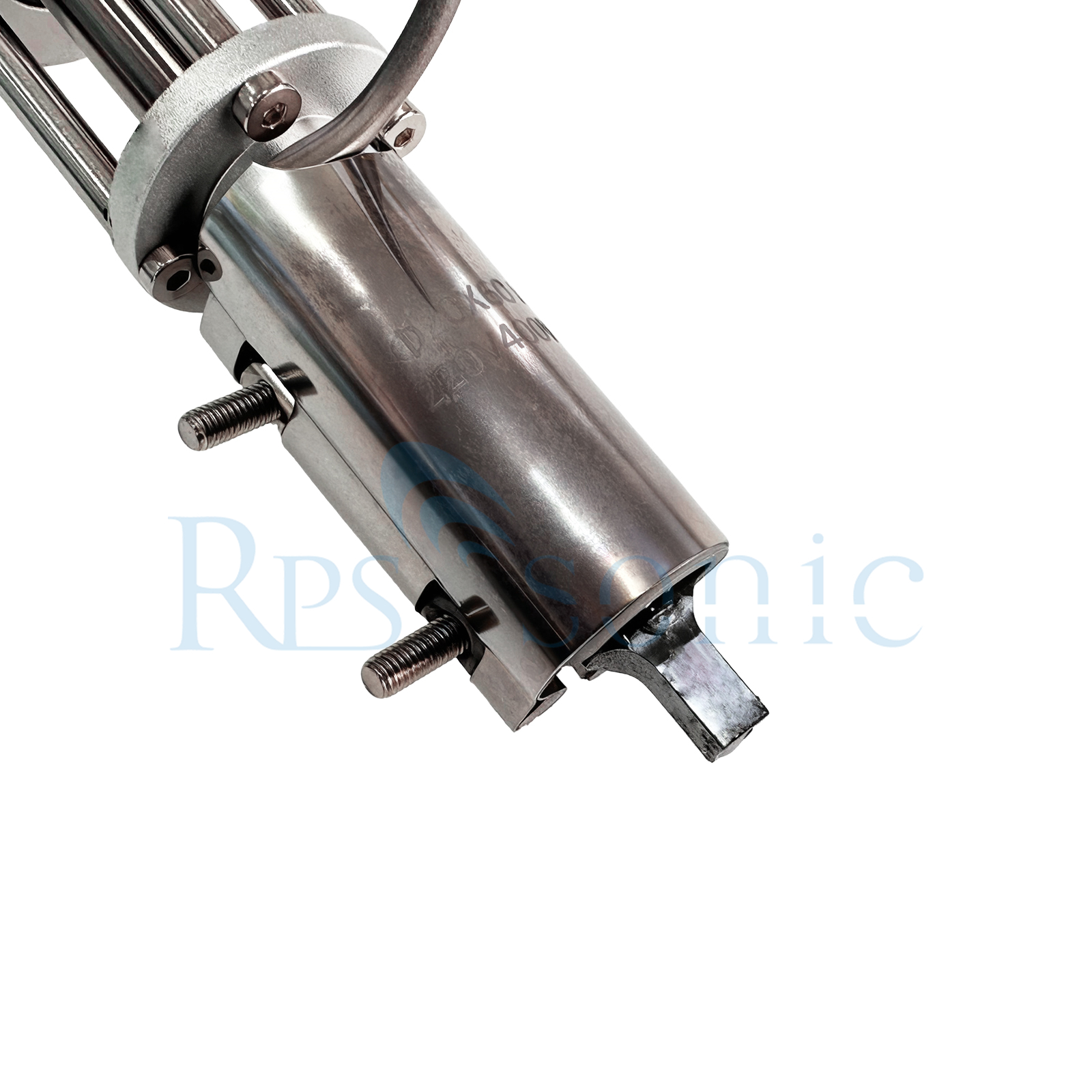

Sonotrode (طرف اللحام): هذا هو طرف العمل الذي ينقل الاهتزازات فوق الصوتية إلى اللحام وقطعة العمل. يمكن تصميمه كطرف حديدي بسيط أو كجزء من وعاء لحام أكبر.
هناك طريقتان رئيسيتان لتطبيق هذه التكنولوجيا:

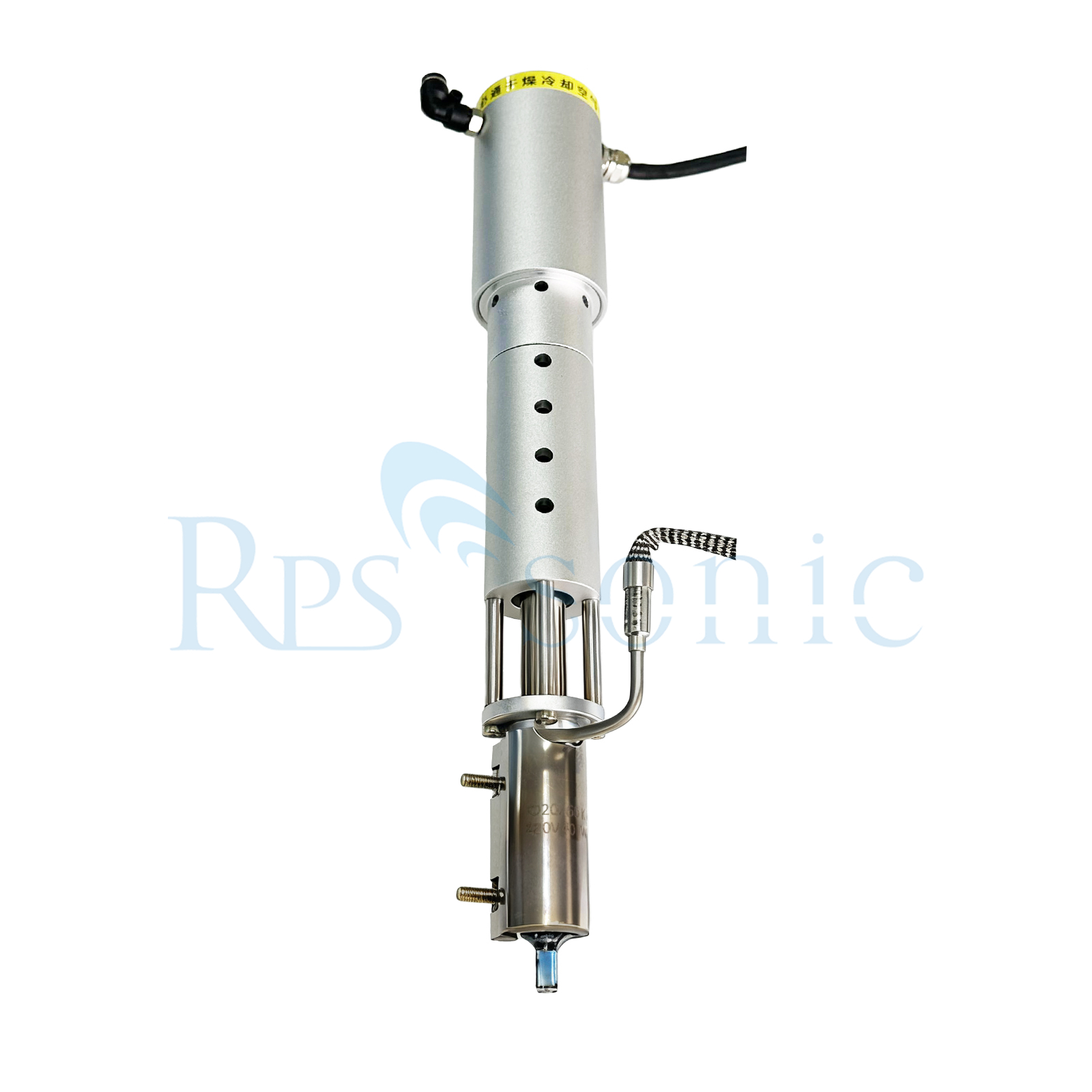

مكواة اللحام بالموجات فوق الصوتية: تبدو وتعمل مثل مكواة اللحام القياسية، لكن طرفها يهتز بالموجات فوق الصوتية. يمكنك تطبيق الطرف المهتز على اللحام والمفصل. إنه مثالي للإصلاحات المحلية والأعمال الصغيرة الحجم.
وعاء اللحام بالموجات فوق الصوتية: يتم تنشيط وعاء صغير مملوء باللحام المنصهر بالموجات فوق الصوتية. ولحام أحد المكونات، ما عليك سوى غمس الأسلاك أو الأسلاك المعلبة مسبقًا في الوعاء. يقوم التجويف الموجود في الوعاء بتنظيف السطح وتصفيته على الفور. يعد هذا أمرًا شائعًا للغاية في صناعة الإلكترونيات فيما يتعلق بتعليب أسلاك التوصيل، خاصة بالنسبة للمكونات المصنوعة من أسلاك الألمنيوم.
عملية Fluxless: تقضي على تكلفة التدفق، والأهم من ذلك، تمنع مشاكل مثل التآكل والتسرب الكهربائي من بقايا التدفق. يعد هذا أمرًا بالغ الأهمية بالنسبة للإلكترونيات والأجهزة الطبية والمكونات عالية الموثوقية التي يجب أن تظل نظيفة.
ينضم إلى المواد 'غير القابلة للحام': يجعل من الممكن لحام الألومنيوم والمعادن الصعبة الأخرى.
ترطيب ممتاز: يضمن عمل التجويف ترطيبًا فائقًا ورابطة قوية وموثوقة.
صديقة للبيئة وأكثر أمانًا: لا يتم إنتاج أبخرة تدفق ضارة، مما يخلق بيئة عمل أكثر صحة.
